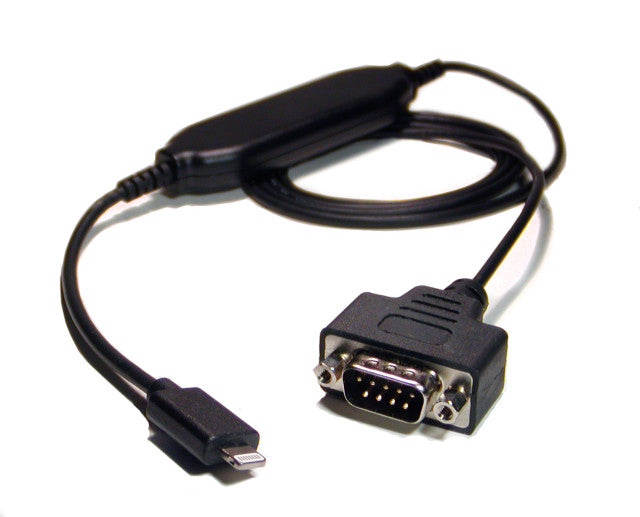

Redpark Lightning Serial Cable (L2-DB9V3)

詳細

最大115.2 Kbpsのボーレートで、Lightningコネクタ搭載のiPhone、iPadまたはiPod touchをRS-232シリアルデバイスに接続します。

このケーブルはシリアルデバイスと通信するiOSアプリケーションを作成するために、Rsc Mgr SDKと組み合わせて使用します。エンタープライズ、教育、および個人iOSデベロッパーライセンスの条件に基づいて、プライベートデプロイメント用のMade for iPod（MFI）プログラムの下でライセンスされています。現在のAppleの方針の下、このケーブルは、App Storeで販売されるアプリケーションで使用することはできません。

このケーブルは約180cmの長さで、オスDB-9コネクタを搭載します。

最大速度115.2Kbpsによる通信に対応し、iOS 11.0.xまたはそれ以降が必要です。

よくある質問

Q:L2-DB9VとL2-DB9V3の違いは何ですか？

A:L2-DB9Vは2014年に販売開始されました。L2-DB9V3はL2-DB9Vの後継機として2018年11月より販売されています。iOSデバイスと通信するため、新世代のLightningコネクターとApple APIを使用しています。Redpark社のシリアルSDKは両方のケーブルと同じですが、RxForwardCountおよびRxForwardTimeout機能はL2-DB9V3を使用する場合は推奨されません。

Q:どのようなデバイスにシリアルポートがありますか？

A:アマチュア無線、ダイビングコンピュータ、POS端末、アルデュイーノや他のマイクロコントローラプラットフォーム、科学装置、データロガー、 RFIDリーダー、自動車エンジン、ルーターや他のネットワークデバイス、グルコースメーター、火災制御盤、灌漑コントローラー、測候所、専門プリンター、スケール、温度センサー、フライトレコーダー、衛星ラジオ、モデルカー（モデルボート、モデル飛行機、モデルロケットなど）CNC工作機械などがあります。

Q:どのiOSバージョンが必要ですか？

A:L2-DB9V3ではiOS 11.0.xまたはそれ以降が必要となります。

Q:TTL（論理レベル）を使ってデバイスに接続する方法はありますか？

A:外部のRS-232 - TTLアダプタをケーブルでDB-9コネクタに接続することで可能です。

Q:このケーブルを使用しiOSデバイスに給電可能ですか？

A:いいえ。Serial+Power Adapter (L4-SERP)をご利用ください。

Q:このケーブルを使用しシリアルデバイスに給電可能ですか？

A:RS232の接続により給電はできません。低パワーのデバイスでRS232の信号線によりパワーを供給できるものもありますが、RS232の範囲外の使用方法で全ての例で動作するわけではありません。RS232出力信号が特定のアプリケーションに十分な電力を供給するかどうかを判断するのはユーザーに委ねられています。

現在、L2-DB9Vは、ロジックレベル信号をRS232レベル信号に変換するためにMAX3243または類似のドライバを使用します。MAX3243の仕様は、信号レベルがアプリケーションに適しているかどうかを判断するための目安として使用できます。
RedparkはいつでもRS232ドライバの回路を変更する権利を留保します。

Q:どのようなアプリで動作するのでしょうか？

A:ケーブルとSDKはお客様ご自身が独自のアプリを作るということで提供されています。

Q:App Storeで販売されるアプリで動作しますか？

A:現時点では動作しません。こちらはAppleの方針によるものです。

Q:iOSデバイスがケーブルを認識しているかどうかは、どのように確認できますか？

A:<お使いのiOSデバイス上で「Setting（設定）」アプリを開きます。「General（一般）」を選択して「About（情報）」を選択します。シリアルケーブルが正しく接続されていればリストに表示されます。

Q:どのファームウェアバージョンを使っているかは、どのように確認できますか？

A:「Setting（設定）」アプリでシリアルケーブルを見つけたら、「シリアルケーブル」を選択してパラメータを表示します。

Q:DB-9コネクタのピン配列は何ですか？

A:SDKユーザーガイドで確認することができます。
